100-500m/min Çift Uzun Kalıplı Kraft Kağıt Üretim Hatı Çok Silindirli

Çift Uzun Şekillendirme Çok Silindirli Üretim Hattı, kraft Kağıt Üretim Hattı

Başvuru:

Esas olarak Kraft Kağıt, Oluklu Kağıt, Astar Kağıt, Kağıt Karton vb. yapımında kullanılır.

Ekipman teknolojisi akışı:

Hava yastıklı başlık kutusu---çift tel (üst kat ve taban teli)--- 750/φ800 scution ön baskı---φ1320 çift keçe jumbo rulo pres---φ1320 çift keçe jumbo rulo pres--- ön kuru:20 set Φ1800mm kurutucu (düzenleme 6+8+8'dir)--- φ800/φ800 boyutlandırma makine --- arka kuru bölüm: 6 set Φ1800mm kurutucu (6) --- çift silindirli sert kalender --- B/M (ayrılmış konum) --- yatay rulo tipi tambur sarma makinesi.

• Ana Teknik Parametreler
• 1.1teknik parametreler

Kağıt ürünü: Kraft kağıdı, Test Astarlı tahta

Temel ağırlık: 110~150 g/m2

Temel ağırlığı hesaplayın: 112g/m2

Trim genişliği: 3600mm

Makara genişliği: 3350mm

Tel genişliği: 3800mm

Meme hızı: 3650mm

Çalışma hızı: 300 m/dak

Tasarım hızı: 350 m/dak

Tarama hızı: 25 m/dak

Nominal kapasite: 68 ton/gün (112 gsm, 150 m/dak, 3300 mm, %100 verimlilik)

Gösterge: 4350mm

Sürücü tipi: AC frekans dönüştürücü kesit sürücüsü

Düzenleme: tek katmanlı düzen, sağ makine (makara makinesinin yanında duruyor ve makine yönüne bakıyor, tahrik tarafı sağ tarafta)

1.2 teknoloji durumu 1.2.1 Kağıt hamuru oranı

Üst kat: kağıt hamuru %'si

Temel kat: kağıt hamuru %'si

1.2.2 kağıt gramajı ve kağıt hamuru kıvamı

Üst kat: 40~60g/m2 hamur kıvamı:%0,3~0,6

Temel kat: 70~90g/m2 hamur kıvamı:%0,5~1,0

1.2.3 kağıt teknolojisi parametreleri

Preste kuruluk: ≥22%

Kurutucuya kuruluk: ≥44%

Ebatlama makinesinde kuruluk: %92

Haşıl makinesinin kuruluğu: %65~70

Tutkal miktarının boyutlandırılması: 2,5~3g/m²(her yüzey), tutkal katı içeriği: %8~12

Bitmiş kağıdın kuruluğu: %92

Yatay daralma yüzdesi (ortalama): ≤4%

Yatay nem açığı: ≤±7,5%

Yatay gramaj açığı: ≤±1,0%

Her katlı kağıt yeniden birleştirildiğinde kuruluk: ≥%12

Tel ve keçenin 1,3 astar gerilimi

Şekillendirme teli 8kN/m 7kN/m

keçe 5kN/m 4kN/m

kuru tel 5kN/m 3kN/m

1.4 su, elektrik, buhar ve basınçlı havaya ilişkin gereksinimler 1.4.1 tatlı su ve arıtılmış su

Gereksinim: saf, renksiz, kumu alınmış.

Basınç: 3MPa,0.4MPa iki tip

PH valfi: 6-8

1.4.2 güç kaynağı

Motor voltajı: 380/220±5%

Kontrol voltajı: 24V

Frekans: 50HZ±1%

1.4.3

Buhar basıncı:Maks. kurutucunun çalışma basıncı: 0.5MPa

1.4.4 hidrolik sistem

Nominal basınç: 16Mpa

Çalışma basıncını ayarlayın: 14Mpa

Filtreleme yağı doğruluğu: 20μm

Yağ sıcaklığının sağlanması: ≤30°C

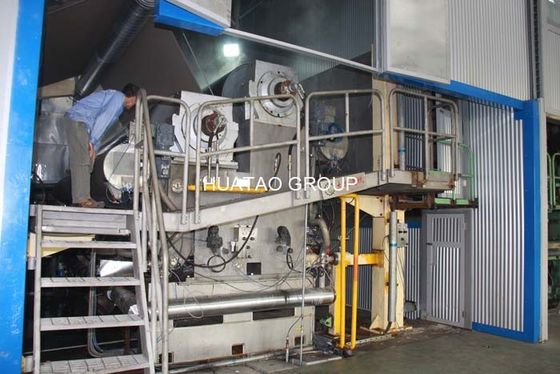

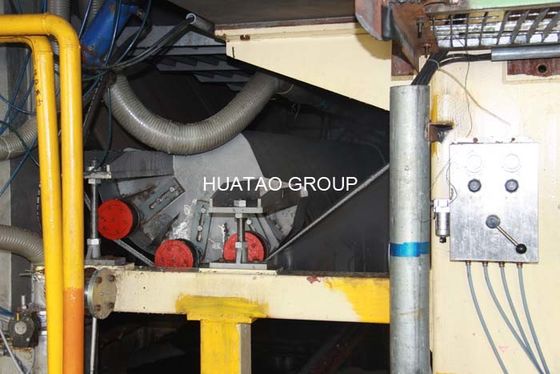

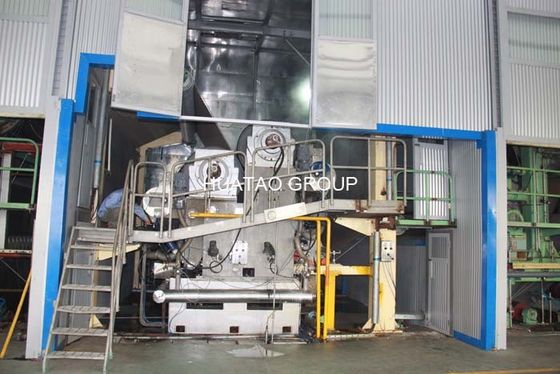

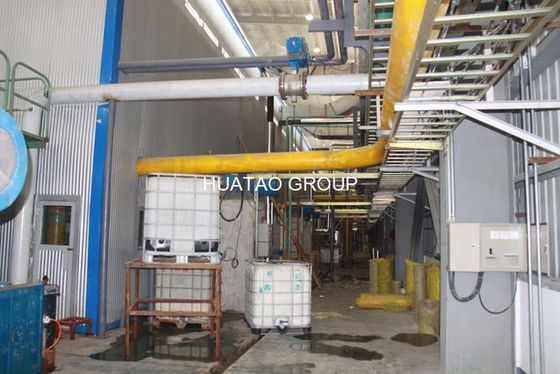

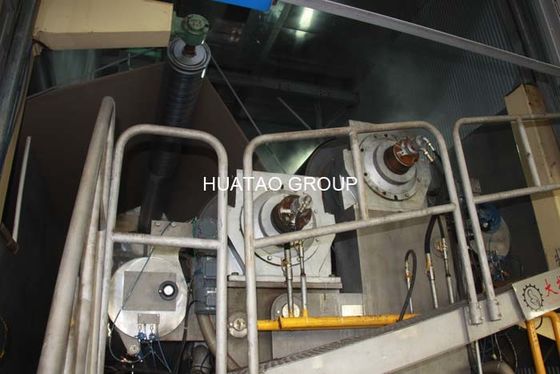

Fotoğraflar:
