Çift taraflı Trapezoidal Diş D5M Senkroniz Kemer Kauçuk Transmisyon Kemeri

Çift taraflı Trapezoidal diş D5M Senkroniz Kemer Kauçuk Şanzıman Kemeri

Trapezoidal zamanlama kemerleri iki tipte ayrılır: tek taraflı dişli ve çift taraflı dişli, tek taraflı kemer ve çift taraflı kemer olarak adlandırılır.

Çift taraflı zamanlama kemeri, kemer dişlerine göre iki standart tipte bölünebilir:

DA tipi çift taraflı diş zamanlama kemeri, kemer dişleri her iki tarafta da simetrik olarak düzenlenmiştir.

DB tipi çift taraflı diş zamanlama kemeri, kemer dişleri her iki tarafta da aşamalı pozisyonlarda düzenlenmiştir.

Çift taraflı trapezoidal zamanlama kemerinin eğimi ve diş şekli tek taraflı zamanlama kemerinin diş şekli ve eğimi ile aynıdır.

Genel eşzamanlı kemer iletiminin avantajlarına ek olarak, trapezli zamanlama kemerinin kare diş şekli vardır, bu nedenle yaylı dişli katranla karşılaştırıldığında,Daha büyük bir doğrusal hıza izin verebilir., bu yüzden, çevresel trapez saat kemeri daha yüksek hızlı iletimi karşılayabilir.

Teknik parametreler:

Özellikleri:

1. Yüksek iletim verimliliği: trapezoidal zamanlama kemeri iletimi bir emme iletim yöntemidir. Diş şeklindeki dişler temas yüzeyinde yapışkan sürtünme oluşturabilir,Bu yüzden aktarım verimliliği nispeten yüksektir.% 96'dan fazla.

2Düzgün çalışma: Bu aktarım yönteminin diş şekli etkili bir şekilde emilebildiğinden, çalışma sırasında kayma olmayacak, böylece düzgün çalışma sağlanacak.

3- Doğru aktarım oranı: Trapezoidal zamanlama kemeri iletim iletim iletim süreci sırasında elastik deforme olmayacağından,iletim oranının doğru olmasını ve gerekli doğruluk gereksinimlerini karşılamasını sağlayabilir..

4Büyük tork ve büyük yük. Aynı anda daha fazla mal taşınabilir, bu da üretim verimliliğini artırmak için faydalıdır.

5Basit yapı, düşük üretim maliyeti ve geniş uygulama alanı.

Uygulama alanları:

Baskı, ambalajlama, kağıt üretimi, alet makineleri, tekstil, gravür, petrokimyasal ve yüksek yük ve yüksek hızlı tahrik cihazları gerektiren diğer ortamlar.

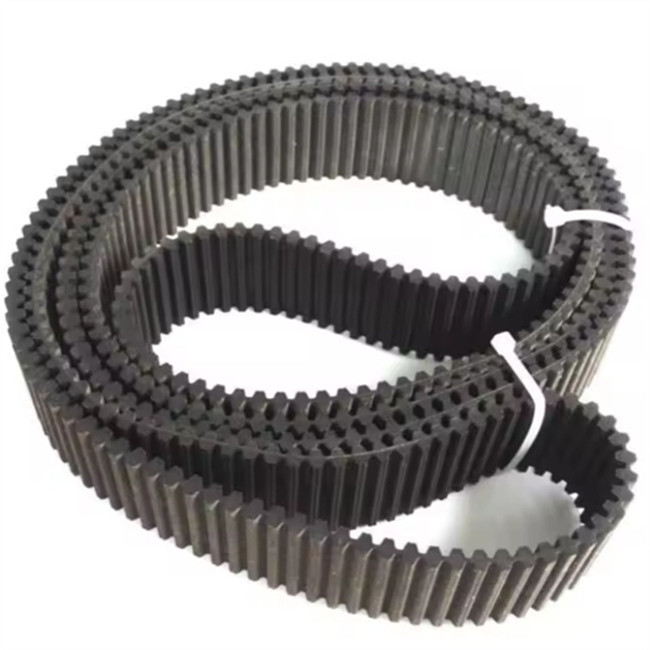

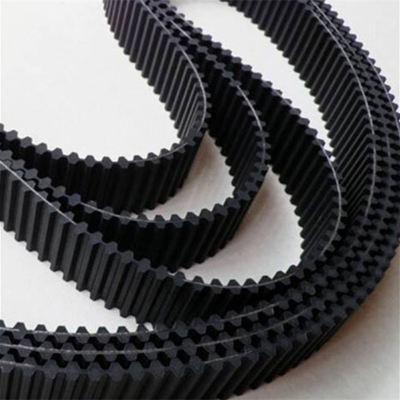

Fotoğraf referansı:
