L Serisi Anodize Alüminyum Trapezoidal Dişler Zamanlama Kemeri Katranı
Zamanlama Kemeri katranı genellikle 45 # çelik, alüminyum alaşımı, dökme demir, dökme alüminyum, bakır ve diğer malzemelerden yapılır.İç delikler yuvarlak şeklinde mevcuttur.Yüzey işlemleri doğal oksidasyon, karalama, galvanize, renk galvanize ve yüksek frekanslı söndürme içerir.
Motor tarafından üretilen dönme gücünü iletmek için bir mekanizma olarak, senkroni katranlar ve senkroni kemerler genellikle tasarımda yaygın olarak kullanılır.Nakil ve iletme fonksiyonları zamanlama kemeri katranı ve zamanlama kemeri dişleri arasındaki bağlantı ile elde edilir.
Trapezoidal diş zamanlama kemeri katranı en yaygın olarak kullanılanıdır ve çeşitli serilere ayrılır:
MXL/XXL/XL/L/H/XH/XXH serisi, T2.5/T5/T10/T20 serisi.
Teknik parametreler:
|
Türü
|
bw
|
Hg
|
Y+1.5°
|
rb
|
rt
|
2k.
|
|
MXL
|
0.84±0.05
|
0.69
|
20
|
0.35
|
0.13
|
0.508
|
|
XXL
|
1.14±0.05
|
0.84
|
25
|
0.35
|
0.30
|
0.508
|
|
XL
|
1.32±0.05
|
1.65
|
25
|
0.41
|
0.64
|
0.508
|
|
L
|
3.05±0.10
|
2.67
|
20
|
1.19
|
1.17
|
0.706
|
|
H
|
4.19±0.13
|
3.05
|
20
|
1.60
|
1.6
|
1.372
|
|
XH
|
7.90±0.15
|
7.14
|
20
|
1.98
|
2.39
|
2.794
|
|
XXH
|
12.17±0.18
|
10.31
|
20
|
3.96
|
3.18
|
3.048
|
Özellikleri:
1- Kesin konumlandırma: Trapezoidal diş zamanlama kemeri katranının diş tasarımı, kesin konumlandırma yetenekleri sağlayabilen dişlilerden türetilmiştir.Bu onları doğru iletim ve konumlandırma gerektiren uygulamalarda çok kullanışlı yapar, örneğin alet makineleri, tekstil makineleri, ev aletleri, ticari ekipmanlar ve motorlardaki cam asansörü iletimleri.
2Verimli iletim: Trapez dişli zamanlama kemeri katranı, zincir veya dişli iletimine benzer şekilde pozitif dişleme sağlamak için zamanlama kemerinin diş şekliyle eşleşir.Bu öne geçirme daha yüksek aktarım verimliliği sağlayabilir ve enerji kaybını azaltabilir.
3. Kayma ve dönüş darbeyi azaltın: Trapezoidal diş zamanlama kemeri katranının diş tasarımı kayma ve dönüş darbeyi etkili bir şekilde azaltabilir.Bu, yüksek hız ve yüksek tork değişiklikleri ile uygulamalarda, trapezoidal diş zamanlama kemeri katranları daha istikrarlı ve güvenilir aktarım performansı sağlayabilir.
4Yüksek tork iletim kapasitesi: Trapezli diş zamanlama katranının tasarımı, yüksek tork iletimine dayanabilmesini sağlar.Bu onları yüksek tork çıkışı gerektiren uygulamalar için ideal yapar, örneğin endüstriyel makineler ve otomotiv motorları.
5Geniş kullanılabilirlik: Trapezoidal diş zamanlama katmanı, MXL, XL, L, H, XH, XXH ve diğer özellikler de dahil olmak üzere geniş bir diş özelliklerine sahiptir.Bu, trapezoidal dişli senkron katranları piyasada çok yaygın ve kolayca erişilebilir hale getirir..

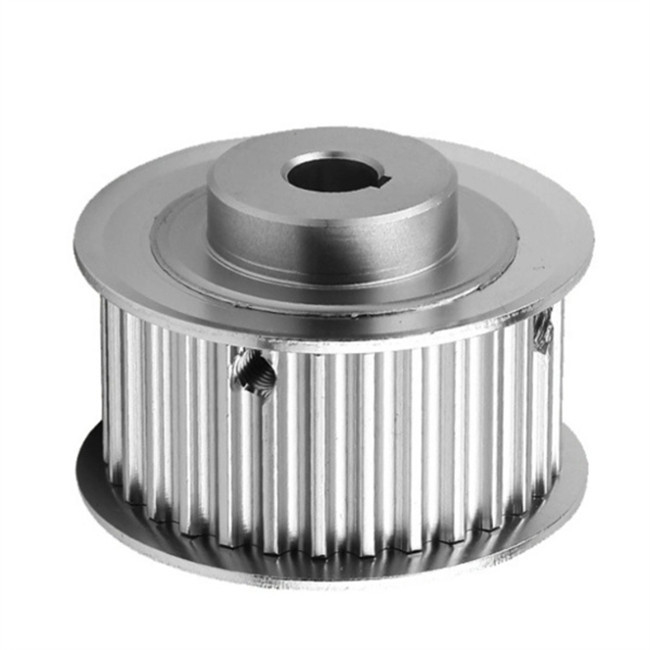

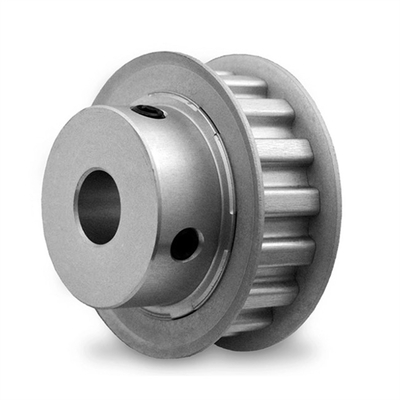

Referans Fotoğrafları:
